ITO线路AOI查抄机（又叫台阶电极自动查抄机、端子划伤自动查抄机）重要用于液晶屏线路袒露区域ITO的缺点检测，提高产线良率和出产厂家的造程节造能力。重要检测线路划伤、短路、断路、微断、异物（脏污）、侵蚀、毛刺等。设备可宽泛利用于LCD液晶屏行业、触摸屏行业、光伏行业和LED行业等领域，实现对玻璃基板或柔性基板（PET、CPI等）的ITO线路、银浆线路等的急剧检测。
| 项目 | 机能指标 | |
| 机台型号 | D3离线系列 / D4在线系列 | |
| 检测系统 | 检测领域 | 液晶屏尺寸：1.8～40寸，最大1000 x 480mm，合用于异形屏检测 |
| 检测区域 | 覆盖整个玻璃ITO线路，含Fanout区域线路、CFOG-Pad区域线路等（距离TFT面偏光片边缘15um以表区域） | |
| 支持线路 | 直线、波浪线、拐角线路、交叉线、亮暗线（对比度差距）、国定区域方块等检测，并可过滤IC焊盘线路、ACF固化后色彩、线路交叉等导致的误判 | |
| 检测项目 | 线路划伤、微划伤、短路、断路、微断、异物（脏污）、侵蚀、毛刺等 | |
| 检测精度 | 最幼可检测缺点尺寸2um×2um | |
| 漏检率 | 0 DPPM （漏检率：产线漏检数量/拦检刮伤数量） 注明：检测方式为自造Sample沉复测试30次。 |
|
| 过检率 | <5%，且均匀误判图片<2张/片 | |
| *检测速度 | 7-12 Inch Panel 双台阶≤7sec | |
| 12-17 Inch Panel 双台阶≤10sec | ||
| 17-24 Inch Panel 双台阶≤12sec | ||
| 24-45 Inch Panel 双台阶≤15sec | ||
| 机台稼动率 | ≥90% | |
| 换线功夫 | 新机种切换功夫：＜60 分钟 | |
| 已有机种切换功夫：＜20 分钟 | ||
| 光学系统 | 面阵高精度相机 | |
| 定造同轴光源 | ||
| 定造高分辨率 4X 或 10X 物镜，以现实需要为准 | ||
| 定位 | 支持全景定位或 Mark 定位 | |
| 机电系统 | 钣金框架结构+大理石平台，提升设备的不变性和平面基准 | |
| 选取双头直线电机移栽搬运物料，高精度、高速 | ||
| 检测机构选取高精度直线电机，分辨率 0.1um | ||
| 选取 DD 马达旋转平台，高精度高刚性 | ||
| 选取伺服电机+高精度丝杆模组，用于物料读码、视觉定位校准等机构 | ||
| 选取 SMC 气动、真空系统 | ||
| 高低料方式 | 卡夹存储模式 | |
| Tray 盘存储模式 | ||
| CV 传送模式 | ||
| 料盒传送模式 | ||
| 面板搬运类型 | CV传送、防静电皮带传送 | |
| 四轴/六轴机械人搬运 | ||
| 多轴伺服电机+直线模组架构搬运 | ||
| 牙叉取放搬运 | ||
| 翻转 | ||
| 软件职能 | 自有知识产权的Otek®AOI工业利用检测软件 | |
| 易用性：直观易用的图形显示界面，智能化的参数设定职能 | ||
| 人道化，可选的报警职能，且报警职能可定造(好比不良率上限报警职能) | ||
| 急剧切换职能：分歧产品可编纂并挪用分歧的Recipe | ||
| 数据安全和急剧定位：异常图像可100%存图保留：OK 存图+NG 抛料存图 ；图像可放大缩幼并标识AOI拦检的异常地位 ；异常图片存储功夫大于三个月，存储空间至少2T | ||
| 高级权限设定：具备拦检率调整窗口并设定分歧权限 | ||
| 急剧对接客户信息系统接口：可将检测了局数据保留并上抛至CIM系统 | ||
| 检测算法 | 处置算法 | Otek® AOI检测算法 + AI人为智能复判系统 |
| 识读码造 | 支持多种Vericode码的读取，对应 Normal Type 、Normal HD Type Vericode、Outline Type Vericode 和 DM Type Vericode | |
| 其它参数 | 安全防护 | 安全光栅/安全门锁：用于人员安全防护 |
| FFU：用于干净设备内部空间达到千级、百级无尘室 | ||
| 静电：与产品接触材质均为防静电材质，并配有离子风棒，以解除静电 | ||
| 电源供给 | AC 220V±10% 50~60Hz | |
| 接地 | 整机接地肆意两点间的电阻＜5Ω | |
| 离子规格 | 作业区域离子消散速度<5sec ；离子平衡电压为100V以内 | |
| 使用环境 | 温度：5~40℃ | |
| 湿度：25~85%RH（无冷凝） | ||
| 机台内部温度 | ＜40℃ | |
| 正压气源 | 0.5~0.6MPa ，由厂家提供接入端口 | |
| 负压气源 | -80kpa，由厂家提供接入端口 | |

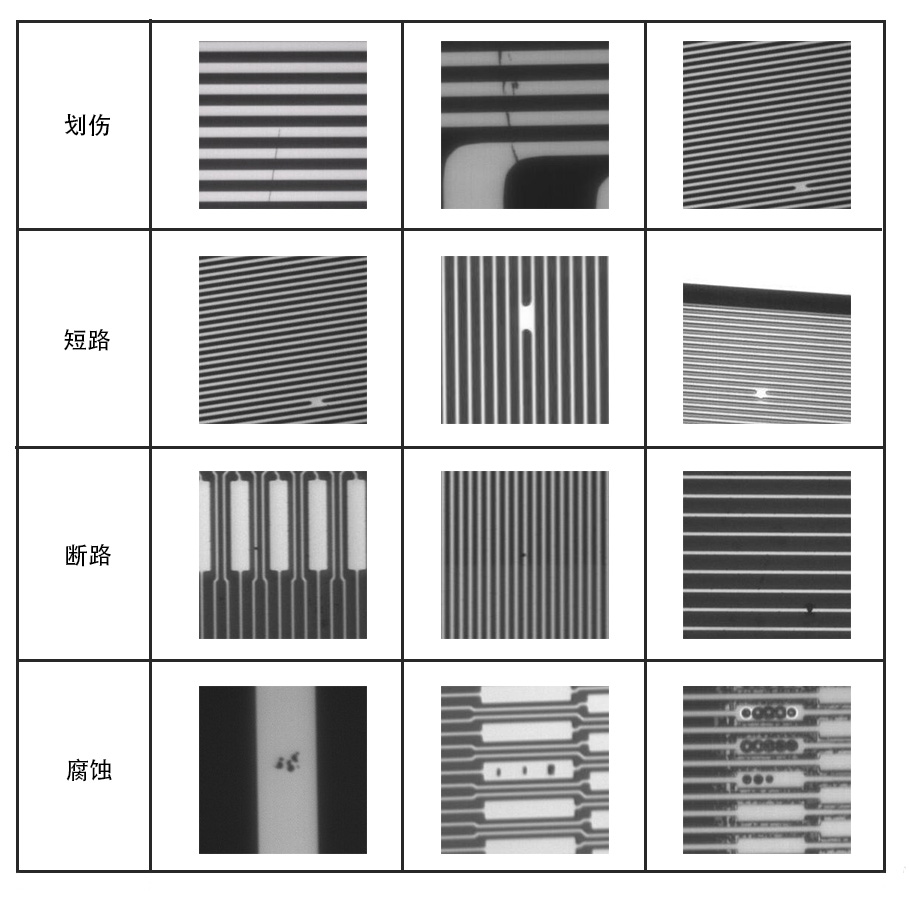

缺点图片
